ICS Analyzer

Manual de uso

Como usar (de verdade) — do campo ao PDF

Este manual descreve o fluxo completo: planejamento, coleta em campo (H e V), lançamento no sistema e interpretação dos resultados.

O ICS Analyzer foi feito para registrar as leituras de campo (H e V), calcular automaticamente os resultados e gerar um relatório em PDF com rastreabilidade (metadados, condições ambientais e estatísticas).

Sumário

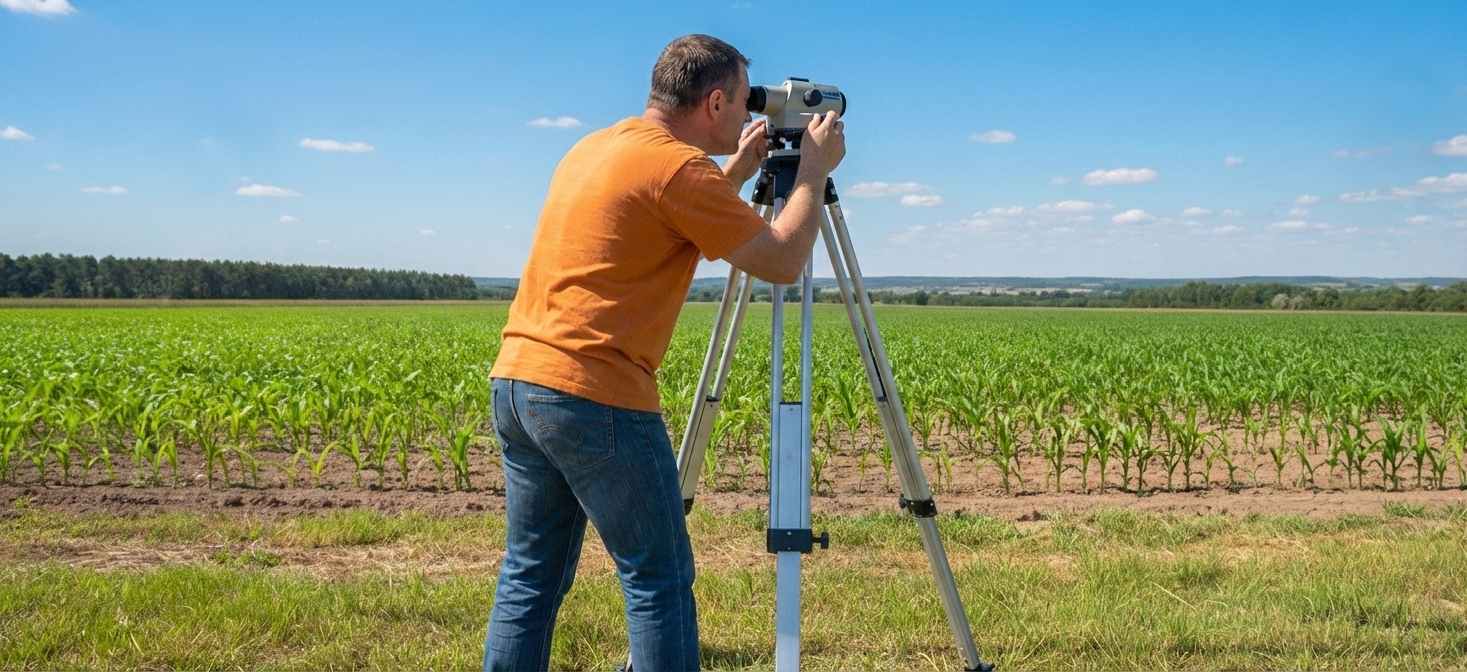

Exemplo do aparato em uso no campo
Exemplo de uso do aparato em campo (posicionamento e estabilidade).

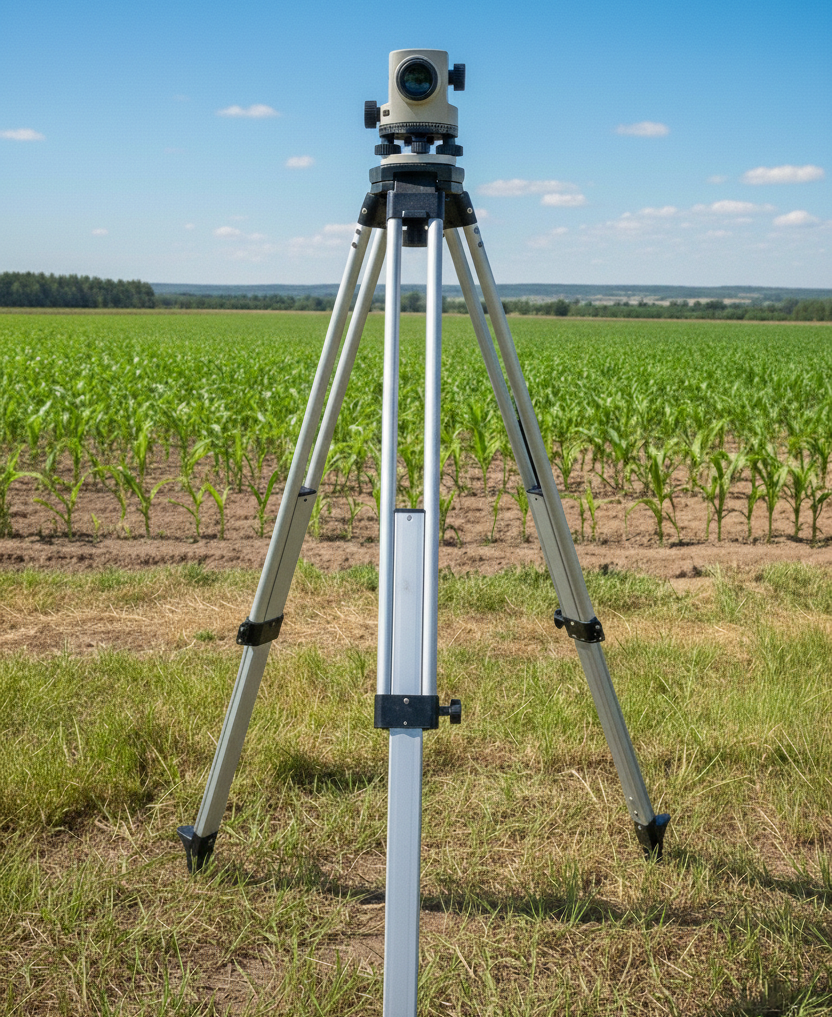

Aparato de leitura do ICS (vista detalhada)
Aparato de leitura do ICS — vista detalhada (modelo Tripé).

1) Visão geral do fluxo

Planeje

Defina a unidade amostral, o número de segmentos s e o número de pontos por segmento n (recomendado n = 16 em 1,60 m).

Leia (H e V)

Em cada ponto i, faça duas leituras no retículo: Horizontal (H) e Vertical (V), registrando classes entre 0,0 e 1,0.

Calcule e reporte

O sistema calcula ICS_i, a média ICS̄ e estatísticas (ex.: CV, Range), e exporta o relatório em PDF.

2) Conceitos essenciais

O que é H e V?

  • H (Horizontal): fração de cobertura observada na linha horizontal do retículo.
  • V (Vertical): fração de cobertura observada na linha vertical do retículo.
  • Faça as leituras de forma independente, evitando paralaxe (olho centralizado).

Classes aceitas

Registre classes discretas:

0,0 0,2 0,4 0,6 0,8 1,0

Regra prática: se estiver entre duas classes, escolha a menor (conservadora) e registre a condição nas observações.

Como o índice é calculado

Em cada ponto i: ICS_i = H_i × V_i. A média do segmento é ICS̄_seg = (Σ ICS_i) / n.

Isso faz o índice ser “conjuntivo”: se H ou V estiver baixo, o produto também cai.

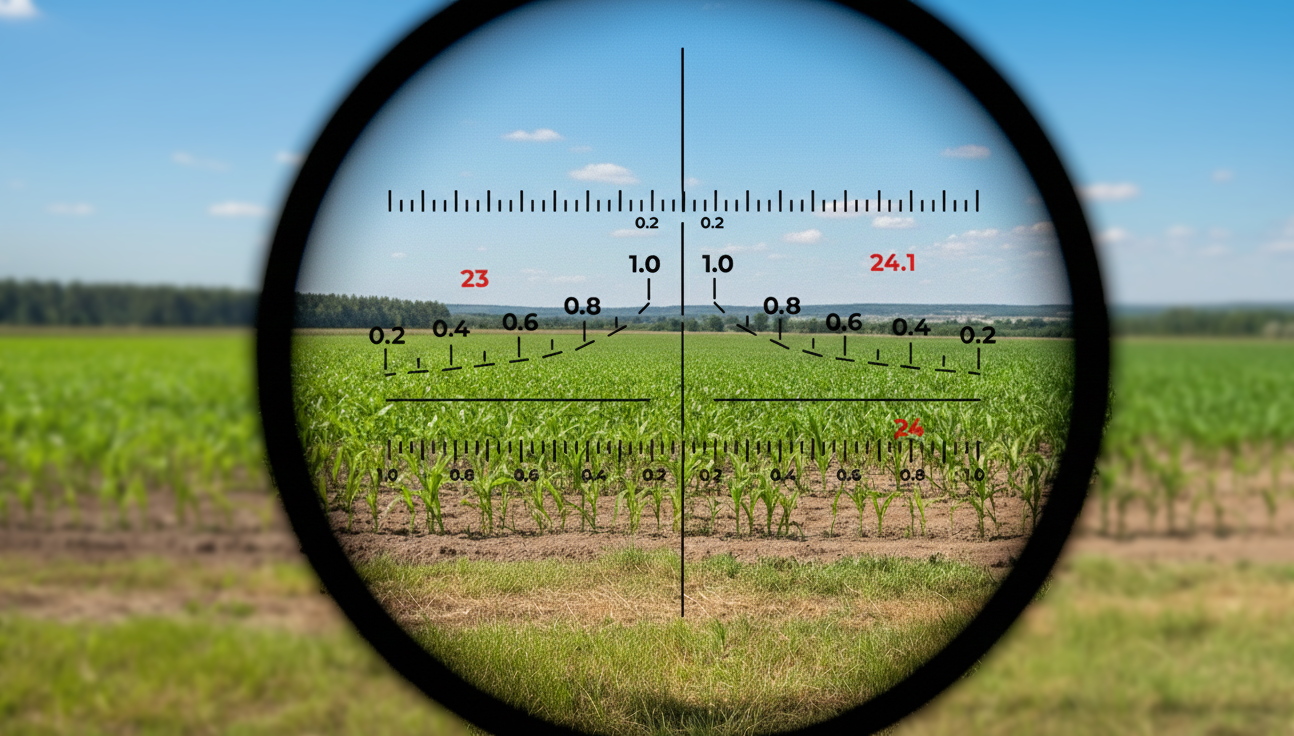

Ilustração das linhas horizontal e vertical no retículo
Exemplo didático de Leitura no retículo: referência para H (horizontal) e V (vertical).

3) Procedimento em campo (passo a passo)

Checklist rápido antes de iniciar

  • Defina a unidade amostral e registre data, hora, operador e local.
  • Confirme o plano: número de segmentos s e pontos por segmento n (recomendado n = 16).
  • Faça 1 segmento piloto para confirmar estabilidade do campo visual e repetibilidade da leitura.

3.1 Montagem e estabilização

  • Posicione os bípodes e acople a treliça (comprimento operacional 1,60 m).
  • Fixe as ponteiras no solo; em solo solto use ancoragem (pinos) para evitar deslocamento.
  • Em declive, acione o mecanismo de nivelamento e trave o conjunto.

3.2 Sequência de leituras

  • Defina o ponto inicial e a sequência até o final do segmento.
  • Em cada ponto i: faça H e V e registre imediatamente.
  • Repita até completar n pontos.

3.3 Quando invalidar um segmento

  • Deslocamento do aparato, perda de nivelamento ou visibilidade comprometida.
  • Interferência severa (sombra/contraluz, chuva intensa, obstruções).
  • Nesses casos: invalide, corrija, repita e registre a ocorrência.

4) Como lançar no sistema

4.1 Metadados

Preencha projeto, local, data/hora, operador e unidade amostral. Esses campos vão para o PDF.

4.2 Condições de campo

Registre céu/iluminação, sombra, vento, precipitação (momento e recente), umidade superficial e observações. Isso dá rastreabilidade e explica variações.

4.3 Leituras H e V

Para cada ponto L1…Ln, selecione a classe de H e V. O sistema calcula ICS_i automaticamente.

Dica de consistência
Lance as leituras na mesma ordem do campo (L1 → Ln) para facilitar auditoria e repetição.

5) Como interpretar os resultados

ICS̄ e % Cobertura

ICS̄ varia de 0 a 1. O sistema também mostra % Cobertura como 100 × ICS̄.

Exposição

Uma leitura operacional usada nos módulos é Exposição = 1 − ICS̄ (quanto maior, mais solo potencialmente exposto).

CV e Range

CV e Range indicam heterogeneidade entre pontos. Cobertura média boa com CV/Range altos pode indicar “hotspots” de solo exposto.

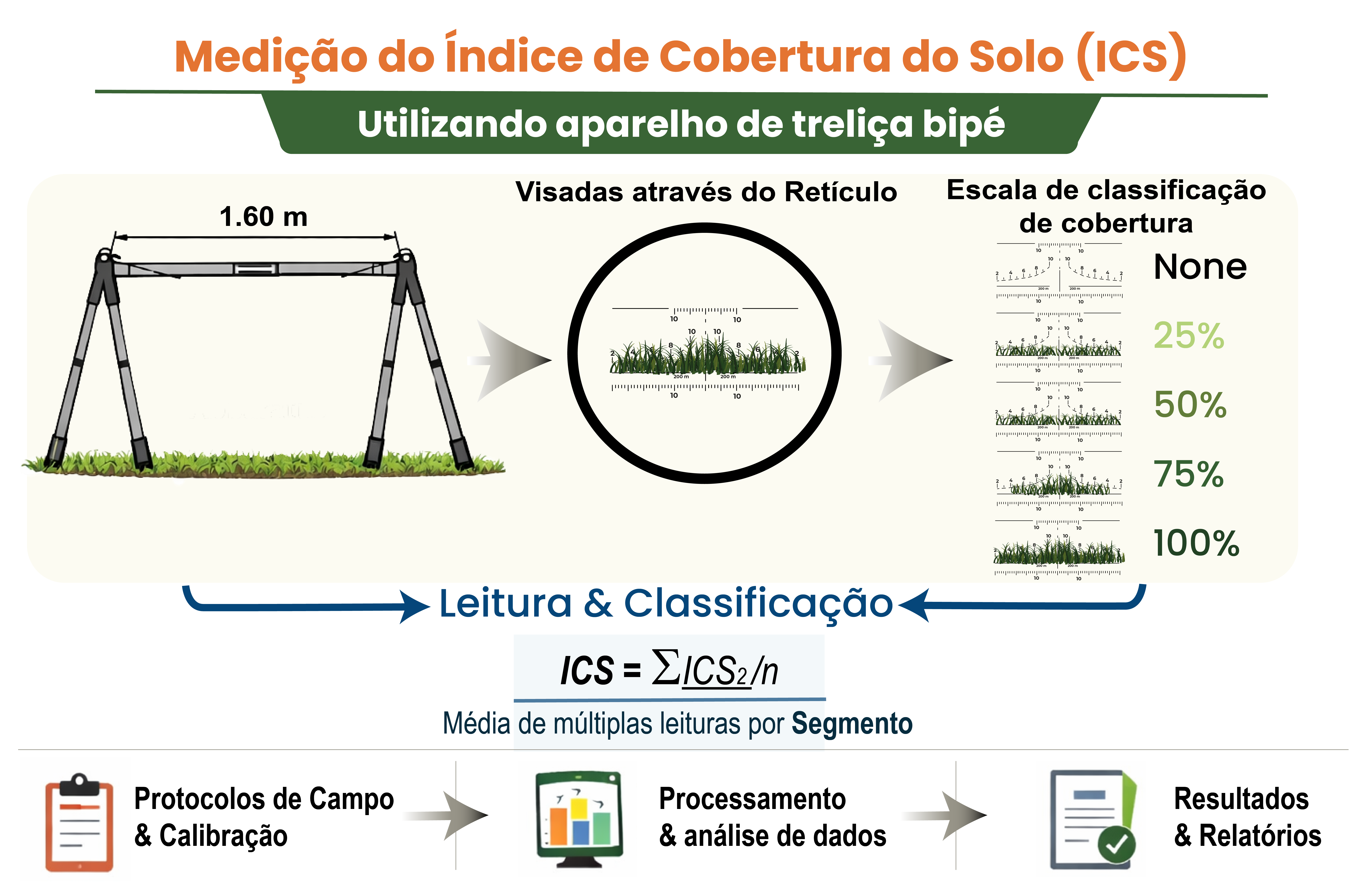

Exemplo de visualização do perfil de cobertura
Exemplo ilustrativo de visualização do perfil (gráfico de área) ao longo do segmento.

6) Módulo climático (opcional)

Quando usar

Use quando quiser contextualizar o risco por condição antecedente (chuva recente) e comparar campanhas com regimes de chuva diferentes.

Como preencher

Informe latitude/longitude e o período. Clique em Buscar dados climáticos (requer internet).

O que o sistema resume

Chuva total, chuva dos últimos 7/30 dias e máximo diário no período (entre outros). Se falhar, o sistema continua funcionando sem clima.

7) Risco / Indicador / USLE (opcionais)

Risco de erosão potencial (0–100)

Índice de triagem e priorização. Combina exposição (1 − ICS̄), chuva recente (se disponível), declividade e textura (proxy).

Indicador composto (0–100)

Voltado a monitoramento: maior é melhor. Privilegia cobertura média e penaliza variabilidade (CV/Range).

USLE (estimativa)

Estimativa aproximada baseada em A = R·K·LS·C·P para comparação/triagem. Não substitui parametrização completa de RUSLE.

Declividade e textura
Essas entradas são usadas nos módulos de risco/USLE e também aparecem no PDF (mesmo que não sejam exibidas como cards na tela).

14) Análise Conservacionista (SQ e fuzzy)

O que o SQ representa

O SQ desta página é uma estimativa de tendência de longo prazo baseada em coeficientes do estudo, parametrizada por sistema de preparo, cultura anterior e anos de manejo, e serve para comparação consistente entre cenários.

Como informar os seus dados

Quando você ativa o diagnóstico fuzzy, o sistema permite preencher variáveis do talhão, como cobertura superficial, declividade, infiltração, matéria orgânica, densidade do solo e estabilidade de agregados. Você pode preencher apenas o que tiver medido, porque campos vazios são ignorados na inferência.

Como a recomendação fica rastreável

O relatório passa a indicar uma prioridade operacional e os gatilhos dominantes, mostrando quais condições do talhão ativaram as regras. Isso evita recomendação genérica e amarra a decisão às variáveis observadas.

Unidades e preenchimento
O sistema aceita decimais com vírgula e números aproximados. Se você não tiver um parâmetro, deixe em branco e registre a limitação nas observações do relatório.

8) Calibração do campo visual (m²)

Para que serve

Permite converter o índice em área: At_i = ICS_i × A_campo e somar áreas cobertas/expostas em m².

Como usar

Preencha a seção de calibração (distância e geometria do campo visual). O sistema calcula A_campo.

Boa prática

Use a mesma configuração (distância/geom) ao longo de campanhas comparativas para manter rastreabilidade.

9) Exportação do PDF

  • O PDF inclui metadados, condições ambientais, estatísticas e tabela completa de leituras.
  • O arquivo é salvo com nome do tipo ICS_<Projeto>_AAAA-MM-DD.pdf.
  • A exportação é liberada após executar Calcular Resultados.

10) Controle de qualidade (recomendado)

Repetibilidade intraoperador

Repita ~10% dos segmentos (reposicionando o aparato) e reporte diferença absoluta de ICS̄_seg (média e máxima).

Interoperador

Se aplicável, selecione segmentos representativos e compare leituras entre operadores (sem compartilhar registros).

Critérios de aceitação

Segmentos com falhas de estabilidade/nivelamento/visibilidade comprometida não devem entrar no cálculo final.

11) Problemas comuns (solução rápida)

“Buscar dados climáticos” falhou

Verifique internet e coordenadas. Se continuar, prossiga sem clima: o cálculo do ICS e o PDF continuam disponíveis.

PDF não gera

Garanta que você clicou em Calcular Resultados antes. Se houver bloqueio de pop-up/download, permita para a página.

Resultados “estranhos”

Revise se H e V foram lançados corretamente em cada ponto e se o n selecionado corresponde ao campo. Em dúvida: refaça um segmento piloto.

12) Exemplo completo (cálculo manual)

Abaixo vai um exemplo didático com n = 8 apenas para mostrar o cálculo “na mão”. No protocolo de campo, recomenda-se n = 16 pontos por segmento em 1,60 m.

Regra do índice pontual (igual ao sistema)
Para cada ponto i: ICS_i = H_i × V_i. A média do segmento é ICS̄ = (Σ ICS_i)/n.
Ponto H V ICSi = H×V
L10,800,600,48
L20,600,600,36
L30,600,400,24
L40,400,400,16
L50,800,800,64
L61,000,800,80
L70,600,600,36
L80,400,200,08

Resultados do exemplo

  • Soma: Σ ICS_i = 3,120
  • Média: ICS̄ = 3,120 / 8 = 0,390
  • % Cobertura: 100 × ICS̄ = 39,0%
  • Mínimo / Máximo: min = 0,080 e max = 0,800
  • Range (amplitude): max − min = 0,800 − 0,080 = 0,720
Como o sistema calcula o CV (importante!)
O sistema usa variância populacional (divide por n, e não por n−1): Var = Σ(ICS_i − ICS̄)² / n. Neste exemplo: Σ(⋯)² = 0,412Var = 0,412/8 = 0,0515DP = √Var = 0,227CV = (DP/ICS̄)×100 = 58,2%.

13) Checklist imprimível (1 página)

ICS Analyzer — Checklist de Campo
(formato 1 página — para impressão)
Data:
Operador:
Local:
Planejamento
Montagem e estabilidade
Leituras (em cada ponto)
Regras de invalidação
Cálculo (referência rápida)
ICS_i = H_i × V_i  |  ICS̄ = (Σ ICS_i)/n  |  % = 100×ICS̄
Classes aceitas: 0,0 0,2 0,4 0,6 0,8 1,0
Observações: _______________________________________________________________________________________
________________________________________________________________________________________________________
